Роторно-шаровые мельницы
Закажите бесплатный помол одной пробы материала в нашей лаборатории
Серия «РШМ-МИКРОН»
РШМ-Микрон занимает мало места
Получите максимально тонкий помол
Помогаем установить и запустить оборудование
Сэкономьте затраты электроэнергии благодаря РШМ-Микрон
NANOMOL
Доставка по всему миру
ООО ЭКОСТРОЙМАТЕРИАЛЫ КТО МЫ?
Научно-производственная компания ООО «Экостройматериалы» была образована в 1998 году в Белгороде. Цель создания предприятия - ускорение и упрощение внедрения научных разработок авторского коллектива научных работников Белгородского технологического Университета им. Шухова в производство

Структура предприятия состоит из двух тесно взаимосвязанных подразделений: научно-исследовательского отдела (НИО) и производственного участка

Группа компаний Экостройматериалы (ООО «Стройтехнология») давно и успешно занимается проблемами тонкого измельчения различного сырья

Оригинальные решения нашей продукции запатентованы и сертифицированы

Мы прекрасно знаем проблематику измельчения. С уверенностью предлагаем нашим клиентам абсолютно новое решение мирового уровня: роторно-шаровые мельницы серии «РШМ-МИКРОН»
Более двадцати лет производим вибрационные мельницы различных типов и назначений
Более 10 лет предприятие производит также турбовихревые мельницы
20 лет
10 лет
Система менеджмента качества сертифицирована
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
На данный момент РШМ-МИКРОН поставляется с металлической шаровой загрузкой и футеровкой, что подразумевает наличие в измельченном материале некоторого количества металлических включений

Для продуктов, в которых попадание металла должно быть исключено, мельницы РШМ-МИКРОН поставляются с неметаллической футеровкой и неметаллическими (керамическими) шарами

Что измельчают в РШМ-МИКРОН?

O Огнеупорные материалы
O Микрокальциты
O Пигменты
O Гипс
O Доломиты
O Ферриты
O Стекольный бой
O Сухие строительные смеси
O Известняки
O Лакокрасочная продукция
O Мел (в том числе гидрофобный)
O Цементы, в том числе тампонажные
O Утяжелители для буровых растворов
O Вяжущие низкой водопотребности (ВНВ)
O Бентонитовые глины и многое другое
O Известь и известково-кремнеземистые вяжущие
Мельницы типа РШМ представляют собой горизонтально расположенную рабочую камеру. Камера может иметь футеровку из высокопрочной стали, керамики или полиуретана

Внутри камера заполнена мелющими телами (стальные, либо керамические шары), которые приводятся во вращение двумя роторами: среднескоростным для грубого измельчения
и высокоскоростным для измельчения тонкого

В процессе движения мелющая загрузка захватывает, подающийся через верхний загрузочный люк, материал. Материал попадая между мелющих тел подвергается интенсивному измельчению за счет истирания, удара и сдвига

Выгружает материал при периодической работе мельницы через нижний выгрузочный люк, при непрерывной – через боковой

Для аспирации и разгрузки мельницы используется сжатый воздух. Мельница может оснащаться воздушным принудительным классификатором

В связи с интенсивно идущими процессами измельчения рабочая камеры мельницы, мелющая загрузка и измельчаемый материал сильно нагреваются

Для охлаждения мельница снабжена охлаждающей рубашкой – в процессе сверхинтенсивного измельчения корпус мельницы сильно разогревается
Принцип работы РШМ-МИКРОН
Для измельчения продуктов разной природы, мельница адаптируется с подбором следующих вариативных настроек:

Гибкость настроек РШМ-МИКРОН

1
Число оборотов скоростного вала
2
Число оборотов низкоскоростного вала
3
Уровень заполнения рабочей камеры мелющей загрузкой
4
Вид и величина мелющих тел
5
Скорость подачи воздуха для аспирации и разгрузки мельницы
6
При мокром помоле – количество воды для помола
Для измельчения продуктов разной природы, мельница адаптируется с подбором следующих вариативных настроек:
Гибкость Настроек РШМ-МИКРОН
1
Число оборотов скоростного вала
2
Число оборотов низкоскоростного вала
3
Уровень заполнения рабочей камеры мелющей загрузкой
4
Вид и величина мелющих тел
5
Скорость подачи воздуха для аспирации и разгрузки мельницы
6
При мокром помоле – количество воды для помола

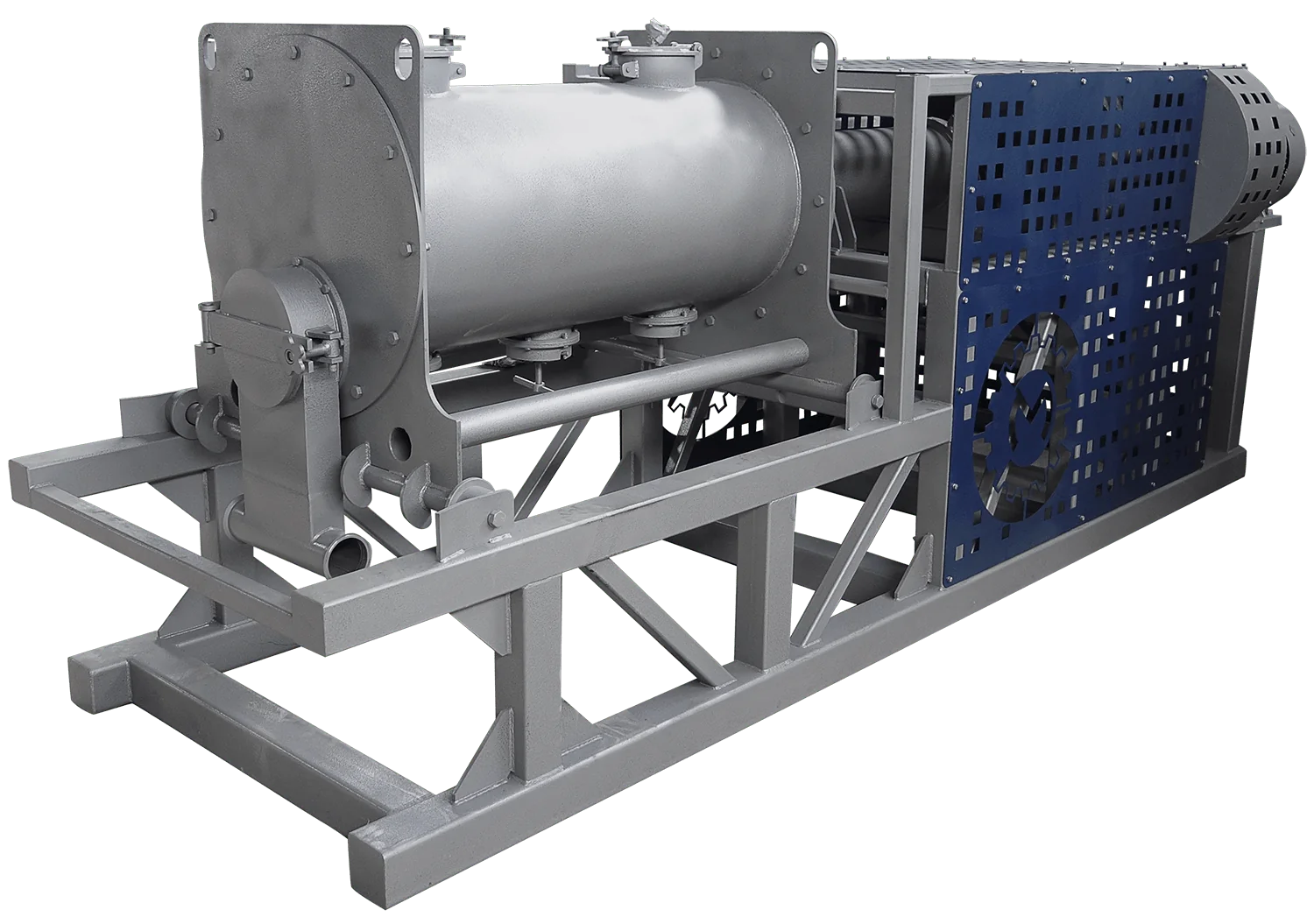

(на примере РШМ-300)
Внешний вид роторно-шаровой мельницы
Закажите опросный лист для получения пробного помола
Заполни форму, чтобы получить опросный лист для пробного бесплатного помола
РОТОРНО-ШАРОВЫЕ МЕЛЬНИЦЫ РШМ –МИКРОН
ПОЗВОЛЯЮТ ПОЛУЧАТЬ НЕДОСТИЖИМУЮ ДЛЯ ДРУГИХ МЕЛЬНИЦ
ТОНКОСТЬ ПОМОЛА
РОТОРНО-ШАРОВЫЕ МЕЛЬНИЦЫ
РШМ-МИКРОН ПОЗВОЛЯЮТ
ПОЛУЧИТЬ НЕДОСТИЖИМУЮ
ДЛЯ ДРУГИХ МЕЛЬНИЦ
ТОНКОСТЬ ПОМОЛА
Отправляете сырье для
пробного помола на мельнице
Оставляете на сайте заказ на получение
опросного листа для пробного помола
Анализ результатов - один
образец делаем бесплатно

Этапы работ

ООО Экостройматериалы

1
2
4
6
8
10
3
5
7
9
Согласование спецификации поставки
(только мельница или доп. оборудование)
Изготовление
оборудования
Отгрузка – монтаж и запуск при
необходимости нашими специалистами
Отправка коммерческого
предложения на e-mail
Заключение договора – выставляем
счет на предоплату 50-80%
Получение окончательной
оплаты
Сервис и гарантийное
обслуживание 1 год
4 ЭТАП Отправляете сырье для
пробного помола на мельнице
1 ЭТАП Оставляете на сайте заказ на получение опросного листа для пробного помола
3 ЭТАП Анализ результатов - один
образец делаем бесплатно
Этапы работ
ООО Экостройматериалы
5 ЭТАП Согласование спецификации поставки (только мельница или доп. оборудование)
7 ЭТАП Изготовление
оборудования
9 ЭТАП Отгрузка – монтаж и запуск при необходимости нашими специалистами
2 ЭТАП Отправка коммерческого
предложения на e-mail
6 ЭТАП Заключение договора – выставляем счет на предоплату 50-80%
8 ЭТАП Получение окончательной
оплаты
10 ЭТАП Сервис и гарантийное
обслуживание 1 год
Конструкция роторно-шаровой мельницы разрабатывалась коллективом нашего предприятия более 10 лет

В 2014 году был получен первый патент на ее конструкцию

При дальнейшей работе над конструкцией мельницы в 2017 году был получен еще один патент

Права на интеллектуальную

собственность

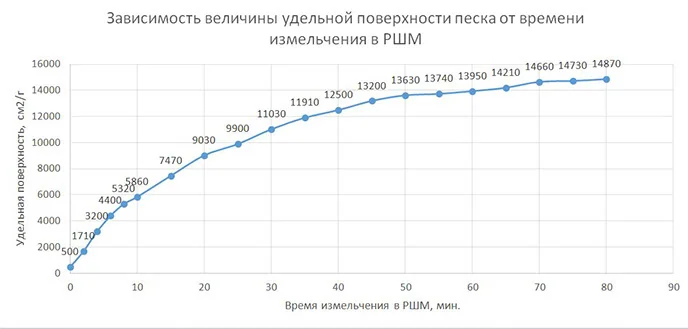

Как показывает график, время помола песка до тонкости помола портландцемента (удельная поверхность 3300 см2/г) не превышает 5 минут

За 40 минут тонкость помола песка достигает 12500 см2/г. – выше, чем на каком-либо другом типе мельниц
Результаты помола кварцевого
песка в роторно-шаровой мельнице
Закажи пробный помол БЕСПЛАТНО!
Заполни форму, чтобы бесплатно заказать один пробный помол в РШМ - МИКРОН

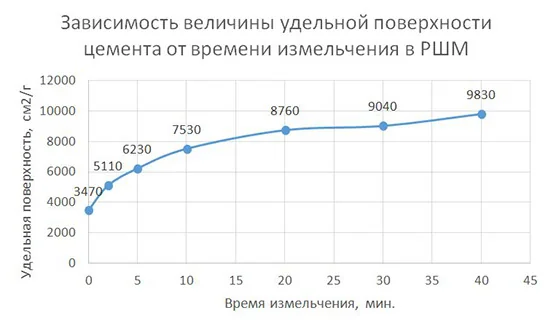

Обратите внимание, что при проведении помола портландцемента не использовалось оборудование для воздушной классификации порошков

Если использовать принудительный воздушный классификатор результаты помола будут еще лучше
Результаты помола стандартного портландцеменат в роторно-шаровой мельнице (РШМ)
ЗАКАЗАТЬ РШМ-МИКРОН
Заполни форму, чтобы заказать РШМ-Микрон
Роторно-шаровые мельницы РШМ –МИКРОН позволяют получать недостижимую для других мельниц тонкость помола!
Сравнение характеристик роторно-шаровых мельниц с существующими конструкциями мельниц
Название мельниц / Характеристики
Размер частиц на входе в мельницу, мм
Средний размер получаемых частиц при сухом помоле, мкм
Средняя удельная поверхность сырья после помола, см2/грамм
Возможность мокрого помола
Максимальная производительность агрегата, тн/час
Шаровая мельница
Вибрационная мельница
Роторно-шаровая мельница РШМ-МИКРОН
Вихревые мельницы (например Трибокинетика и др.)
2-30 мм
30
3000
да
0,1 -50
До 3 мм
10
7000
да
0,1-1
До 20 мм
50
3000
нет
0,5-3
До 3 мм
1 - 2
14000
да
0,1-15
Роторно-шаровые мельницы РШМ –МИКРОН позволяют получать недостижимую для других мельниц тонкость помола!
Сравнение характеристик роторно-шаровых мельниц с существующими конструкциями мельниц
Название мельниц / Характеристики
Размер частиц на входе в мельницу, мм
Средний размер получаемых частиц при сухом помоле, мкм
Средняя удельная поверхность сырья после помола, см2/грамм
Возможность мокрого помола
Максимальная производительность агрегата, тн/час
Шаровая мельница
Вибрац. мельница
РШМ-МИКРОН
Вихревые мельницы
2-30 мм
30
3000
да
0,1 -50
До 3 мм
10
7000
да
0,1-1
До 20 мм
50
3000
нет
0,5-3
До 3 мм
1 - 2
14000
да
0,1-15
Технико-экономические характеристики роторно-шаровых мельниц
ДАННЫЕ
Производительность при помоле строительного песка до тонины помола 3300 см2/гр (соответствует тонкости помола цемента), кг/час
Производительность при помоле портландцемента от стандартной тонины помола 3300 см2/грамм до тонины помола 5500 см2/грамм, кг/час
Установленная общая мощность приводов мельницы, кВт (от)
РШМ-НАНОМОЛ 3
Лабораторное испытание
1
Лабораторное испытание
РШМ-НАНОМОЛ 100
РШМ-НАНОМОЛ 250
РШМ-НАНОМОЛ 500
РШМ-НАНОМОЛ 1000
РШМ-НАНОМОЛ 2400
320
15
640
800
37
1600
1600
75
3200
3200
160
6400
6400
315
12800
Технико-экономические характеристики роторно-шаровых мельниц
ДАННЫЕ
Производ. при помоле строительного песка до тонины помола 3300 см2/гр (соответствует тонкости помола цемента), кг/час
Производ. при помоле портланд- цемента от стандартной тонины помола 3300 см2/грамм до тонины помола 5500 см2/грамм, кг/час
Установл. общая мощность приводов мельницы, кВт (от)
РШМ-НАНОМОЛ 3
Лаборат. испытание
1
Лаборат. испытание
РШМ-НАНОМОЛ 100
РШМ-НАНОМОЛ 250
РШМ-НАНОМОЛ 500
РШМ-НАНОМОЛ 1000
РШМ-НАНОМОЛ 2400
320
15
640
800
37
1600
1600
75
3200
3200
160
6400
6400
315
12800
Мы решаем все поставленные перед нами задачи!
Сравнение технико-экономических характеристик роторно-шаровой мельницы РШМ-500-56 с вибромельницей МВ-400-ЭКС (РВМ-45)
Название мельниц / Характеристики
Шаровая (барабанная) мельница
Вибрационная мельница МВ-400-ЭКС (РВМ-45)
Роторно-шаровая мельницы РШМ-500-56
Установленная мощность, кВт
Производительность при одинаковом домоле цемента (в 2 раза), кг/час
Расход э/энергии на тонну помола, кВт/тн.
45
45
56
350
500
3200
128
90
18,6
Сравнение технико-экономических характеристик роторно-шаровой мельницы РШМ-500-56 с вибромельницей МВ-400-ЭКС (РВМ-45)
Название мельниц / Характ-ки
Шаровая (барабанная) мельница
Вибрационная мельница МВ-400-ЭКС (РВМ-45)
Роторно-шаровая мельницы РШМ-500-56
Установ-ая мощность, кВт
Производ-сть при одинаковом домоле цемента (в 2 раза), кг/час
Расход э/энергии на тонну помола, кВт/тн.
45
45
56
350
500
3200
128
90
18,6
1. При сопоставимой стоимости производительность роторно-шаровой мельницы выше, чем у вибрационной мельницы в 6,4 раза. И выше, чем производительность стандартной шаровой мельницы в 9 раз!

2. Расход электроэнергии на помол 1 тонны цемента в роторно-шаровой мельнице, ниже чем вибрационной мельнице практически в 5 раз. И в 7 раз ниже, чем в шаровой мельнице.

3. Такая закономерность по увеличению производительности более чем 6 -9 раз, и снижению расхода электроэнергии в 5-7 раз сохраняется для роторно-шаровых мельниц всех типоразмеров. От лабораторной – до промышленной.
ВЫВОДЫ:
Классификатор от производителей лучших мельниц тонкого помола «РШМ-Наномол»
Динамический воздушный
сепаратор СДУ «Микронизатор»
  • Точное минимальное «заражение» мелкого продукта крупной фракцией
  • Настройка границы раздела от 2 до 200 мкм
  • С любыми типами мельниц в технологических линиях любого типа
  • Могут использоваться как для обогащения, так и для обеспыливания продукта
  • Индивидуальное проект, простой монтаж, настройка и эксплуатация
  • Работает ирование под задачи заказчика
  • Разделение сырья по заданным фракциям
Преимущества:
Внешний вид воздушных сепараторов СДУ «Микронизатор»
Используется для разделения в воздушном потоке порошков разной природы:

Наполнители цементов, пластмасс, фармацевтические субстанции (салициловая кислота, этиламинобензоат, ибупрфен и др.), пигменты, золы уноса, цементы и микроцементы, сырье для пищевой промышленности (например бетакаротин, лактоза, сырье для производства батарей и аккумуляторов, гипс, карбонатные породы (мрамор, известняк, доломиты, опоки, трепел и пр.), различные виды углеродсодержащих пород и материалов (шунгит, графит, сажа, технический углерод и т.д.), порошки металлов и металлокерамики, гидроксид алюминия, и наконец, кварцевый песок

Кстати говоря, все эти материалы прекрасно измельчаются на роторно-шаровых мельницах типа РШМ-НАНОМОЛ
Для чего используется динамический воздушный сепаратор СДУ «Микронизатор»
Номенклатура выпускаемых воздушных динамических сепараторов марки СДУ-Микронизатор
Модель
Производительность, кг/ч
Мощность, кВт
Граница разделения по фракциям, мкм
СДУ Микронизатор - 1
100
2 - 80
150
0,75
СДУ Микронизатор - 3
СДУ Микронизатор - 10
СДУ Микронизатор - 30
СДУ Микронизатор - 50
300
2 - 80
300
1,5
1000
3 - 100
400
2,2
3000
4 - 120
600
5
5000
5 - 150
900
7,5
Масса, кг
Номенклатура выпускаемых воздушных динамических сепараторов марки СДУ-Микронизатор
Модель
Производ-сть, кг/ч
Мощность, кВт
Граница разделения по фракциям, мкм
СДУ Микро- низатор - 1
100
2 - 80
150
0,75
СДУ Микро- низатор - 3
СДУ Микро- низатор - 10
СДУ Микро- низатор - 30
СДУ Микро- низатор - 50
300
2 - 80
300
1,5
1000
3 - 100
400
2,2
3000
4 - 120
600
5
5000
5 - 150
900
7,5
Масса, кг
Внешний вид технологической линии по тонкому измельчению и классификации медного порошка на базе роторно-шаровой мельницы РШМ-300 и воздушного сепаратора СДУ-3 с двумя группами циклоном и воздушным фильтром

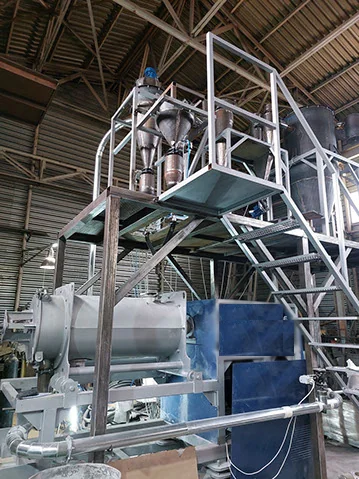

Внешний вид технологической линии
Исходный материал загружается в бункер сырья. Из бункера он питателем подается в рабочую камеру роторно-шаровой мельницы через промежуточную емкость

Вместо роторно-шаровой мельницы может быть использован любой иной тип мельницы. При этом могут изменяться устройства для подачи и складирования сырья и готового продукта, но принцип работы технологической линии останется неизменным

Из мельницы измельченный неклассифицированный материал забирается интенсивным воздушным потоком, создаваемым напорным вентилятором

При этом для создания пылевоздушной смеси могут быть использованы различные типа аэраторов. Воздушный поток насыщенный измельченным материалом попадает в классификатор СДУ-Микронизатор. Микронизатор отделяет от материала крупные частицы и возвращает их на повторный домол через ту же промежуточную емкость

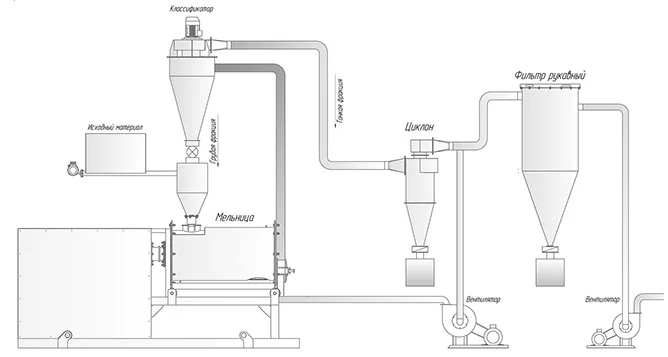

Пример технологической линии тонкого измельчения с роторно-шаровой мельницей РШМ-НАНОМОЛ и воздушным сепаратором СДУ-Микронизатор
Мелкие частицы выносятся потоком воздуха и оседают в циклоне. Для очистки воздуха вышедшего из циклона используется рукавный фильтр

Таким образом основная часть готового, мелкого продукта собирается из под циклона, а некоторая часть максимально мелкой пыли из под рукавного фильтра
На графике приведен пример кривых распределения размеров частиц полученных на лазерном гранулометре

Кривая №1 показывает нам материал до помола – как вы видите основной размер частиц около 60-70 мкм

Кривая №3 показывает нам материал после домола в роторно-шаровой мельнице, основной размер частиц около 8-9 микрон

Кривая №2 – это материал грубой фракции ( с основным размером частиц 10-12 мкм), его классификатор СДУ-Микронизатор возвращает на домол

Кривая №4 – это наш готовый материал, основной размер его частиц около 3- 5 мкм
Что получает заказчик при использовании воздушного классификатора?
ОСТАЛИСЬ ВОПРОСЫ?
Заполни форму, чтобы получить бесплатную консультацию
